ГОСРЕЕСТР
Артикул:
m-118384
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
88485-23
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
3.6
Все характеристики
312 690 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Особенности:
- Портативный анализатор спектра
- Частотный диапазон: 9 кГц ...3,6 ГГц (АКИП-4211/2)
- Средний уровень собственных шумов: <-150 дБм
- Фазовый шум: от -107 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
- Разрешение полосы пропускания (RBW) от 10 Гц
- Программная опция: трекинг генератор (TG)
- Встроенный предусилитель, маркерные измерения
- Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц)) и квазипиковый детектор
- Демодуляция АМ/ЧМ сигналов
- Сенсорный экран, диагональ экрана 20,32 см (разрешение 1024x768)
- Интерфейсы: USB (USB TMC), LAN
- Встроенный литиевый аккумулятор, до 4 часов непрерывной работы
- При активации опции «Трекинг генератор»/TG) доступен режим формирования непрерывного гармонического колебания 35 МГц … 3,6 ГГц (ВЧ генератор/ синусоид. форма), диапазон регулировки уровня -40 дБм…0 дБм
Документы
AKIP_4211_1_2
337,9 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
88485-23 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3.6 |
|
Гармонические искажения
|
-65 дБн |
|
Фазовый шум
|
-107 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Встроенный Li-Ion аккумулятор |
|
Тип дисплея
|
Сенсорный ЖК |
|
Разрешение дисплея
|
1024 х 768 |
|
Гарантия, (мес)
|
24 |

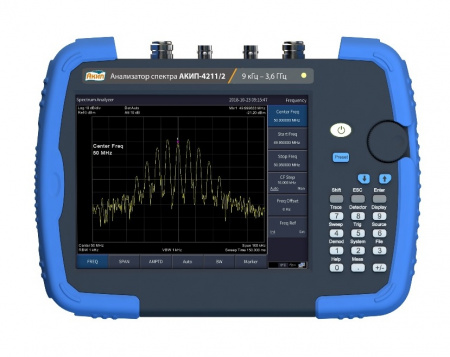

- Анализатор спектра АКИП-4211/2
- Кабель питания
- Кабель USB
- Адаптер питания
- Антенна
- Металлический кейс
- Переходник N - BNC
- CD диск с инструкцией по эксплуатации
| Частотный диапазон | 9 кГц … 3,6 ГГц | |
| Разрешение | 1 Гц | |
| Погрешность источника опорной частоты (в год) | ±1·10-6 | |
| Температурная нестабильность частоты | ±2,5·10-6 | |
| Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |
| Плотность фазовых шумов (ПЧ=1 кГц | -80 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -107 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц | |
| Скорость развертки | 10 мс … 3000 с | |
| Тип развертки | Непрерывная, однократная | |
| Полоса пропускания ПЧ | 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц | |
| Погрешность полос пропускания фильтров ПЧ (Гц) | <5% - для FПЧ ≤1 МГц | |
| Коэффициент прямоугольности фильтров ПЧ | 5:1 по уровням -60 дБ и -3 дБ | |
| Полоса пропускания видео | 10 Гц…3 МГц | |
| Диапазон измерений | От среднего уровня собственных шумов до +20 дБм предусилитель выключен | |
| Аттенюатор | 0 … 50 дБ (шаг 1 дБ) | |
| Предусилитель | 20 дБ (100 кГц …3,6 ГГц) | |
| Максимальный входной уровень | ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм) | |
| Опорный уровень | -80 дБм…+30 дБм (шаг 0,1 дБ) | |
| С выключенным предусилителем | С включенным предусилителем | |
| 1 МГц…1 ГГц | -130 дБм | -150 дБм |
| 1 ГГц…3,6 ГГц (АКИП-4211/2) | -128 дБм | -148 дБм |
| Неравномерность АЧХ | Параметры нормируются при условиях: ослабление 0 дБ, ПЧ = 1 Гц, усреднение ≥ 50, 50 Ом. С выключенным предусилителем: ±0,8 дБ (несущая ≥100 кГц). С включенным предусилителем: ±0,9 дБ (несущая ≥1 МГц) Параметры нормируются при условиях: ослабление 20 дБ, опорная частота 50 МГц | |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ±0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ±1,5 дБ (вх. уровень – 40 дБм) | |
| КСВ | ≤ 1,5 (1 МГц…3,6 ГГц, аттенюатор 10 дБ) | |
| Гармонические искажения второго порядка | - 65 дБн: несущая ≥50 МГц | |
| Интермодуляционные искажения третьего порядка | 10 дБм: несущая ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | |
| Уровень компресии усиления на 1 дБ | > 2 дБм: несущая ≥50 МГц | |
| Остаточные отклики ПЧ во всей полосе частот | < -85 дБм: 50 Ом, аттенюатор 0 дБ | |
| Паразитные составляющие | < -60 дБн (уровень на смесителе -30 дБм) | |
| Диапазон частот TG | 100 кГц…3,6 ГГц | |
| Диапазон частот сигнала синодальной формы | 35 МГц … 3,6 ГГц | |
| Выходной уровень | -40 дБм…0 дБм | |
| Дискретность установки | 1 дБ | |
| Неравномерность АЧХ | ± 3 дБ | |
| Защита входа от обратной мощности | ± 30 дБм, ±50 В | |
| Аналоговый удиодемодулятор (АМ/ЧМ) | 100 кГц…3,6 ГГц | |
| Измерений параметров | 100 кГц…3,6 ГГ | |
| АМ-сигнала |
Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины модуляции: ±4% |
|
| Измерений параметров | 100 кГц…3,6 ГГц | |
| ЧМ-сигнала | Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Девиация частоты: 20 Гц … 200 кГц Погрешность измерения девиации частоты: ±4% | |
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц | |
| Погрешность измерения | ±(Fизм*1·10-6 +разрешение) | |
| ВЧ вход | Соединитель N-типа; 50 Ом | |
| Трекинг генератор | Соединитель N-типа; 50 Ом | |
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; 0 … 10 дБм | |
| Внешняя синхронизация | Соединитель BNC-типа; TTL совместимый сигнал | |
| ДУ | LAN (10/100 Base, RJ-45), USB (USB TMC) | |
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ | |
| Дисплей | Сенсорный емкостной ЖК, 25,6 см, разрешение 1024х600 | |
| Потребляемая мощность | 45 Вт (макс.) | |
| Условия эксплуатации | 0…+40 °С | |
| Габаритные размеры | 265 х 190 х 58 мм (Ш × В × Г) | |
| Вес | ≤ 2,5 кг | |
| Питание | Литиевая батарея 7,4В, 9100 мАч AC-DC адаптер: 100…240 В, 50/60 Гц (вход), 12 - 15 В (выход) | |
