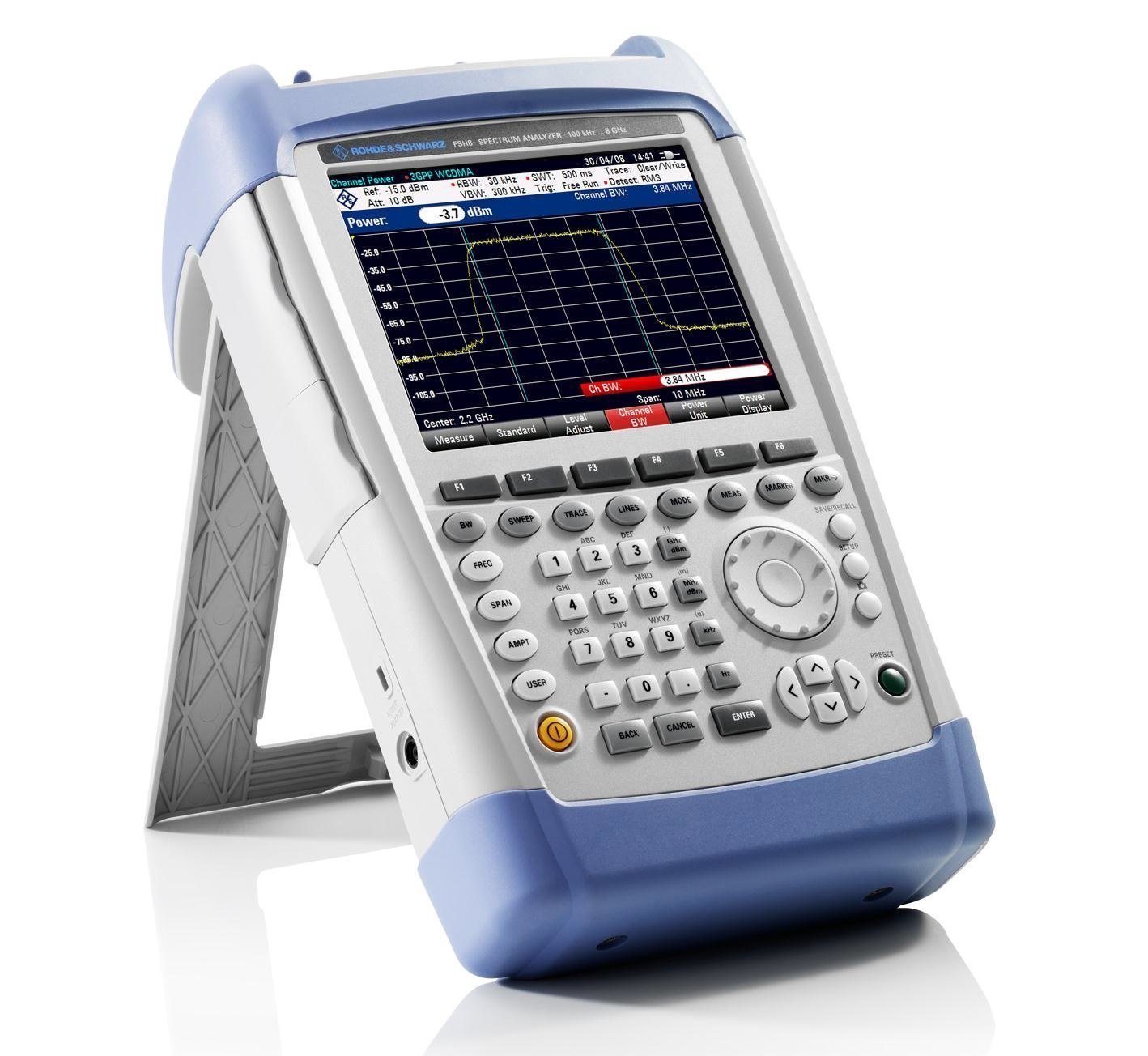

Анализатор спектра Rohde & Schwarz FSH4 (FSH4.24) — это высокоточный измерительный прибор, предназначенный для спектрального анализа радиочастотных сигналов, диагностики беспроводных систем и тестирования радиочастотных компонентов. Он обладает широким диапазоном рабочих частот от 100 кГц до 3,6 ГГц, что делает его универсальным инструментом для инженеров, работающих в области связи, радиоэлектроники и телекоммуникаций. Внесенный в Государственный реестр средств измерений под номером 41876-09, он соответствует высоким стандартам точности и надежности, предъявляемым к профессиональному измерительному оборудованию.

Одним из ключевых преимуществ данного анализатора является высокая точность воспроизведения частоты, которая составляет 2,5 × 10⁻⁶, обеспечивая стабильность результатов даже при длительных измерениях. Его выдающаяся чувствительность достигается за счет низкого среднего уровня собственных шумов, который на частоте 3,6 ГГц без использования предусилителя составляет -138 дБмВт, а при его включении — -143 дБмВт. Это позволяет регистрировать и анализировать даже самые слабые сигналы, что критически важно при исследовании радиочастотного спектра в условиях плотной загруженности эфирного пространства. Кроме того, низкий фазовый шум на уровне менее -100 дБн (1 Гц) при отстройке 100 кГц, а в номинальном режиме -110 дБн (1 Гц), делает прибор идеальным для анализа узкополосных и широкополосных сигналов, обеспечивая минимальное влияние паразитных спектральных компонентов на результаты измерений.

Для расширенного анализа радиочастотных сигналов прибор поддерживает измерение мощности как импульсных сигналов, так и мощности в канале, что делает его незаменимым инструментом для тестирования передатчиков и радиочастотных систем связи. Кроме того, он способен анализировать передаваемые сигналы 3GPP WCDMA, что особенно полезно для работы с сетями мобильной связи третьего поколения. Максимальная полоса демодуляции 20 МГц, особенно при использовании дополнительных опций FSH-K50/-K50E/-K51/-K51E, делает анализатор подходящим для исследования современных широкополосных стандартов связи, включая LTE.

Благодаря наличию встроенного следящего генератора прибор позволяет проводить как скалярный анализ цепей, так и двухпортовый векторный анализ, что дает возможность детально изучать параметры различных радиочастотных устройств, включая фильтры, антенны и усилители. Встроенный КСВН-мост обеспечивает точные измерения коэффициента стоячей волны и однопортовых потерь в кабеле, что значительно упрощает диагностику и настройку антенно-фидерных трактов. Функция измерения расстояния до места повреждения делает этот анализатор особенно полезным для специалистов, занимающихся обслуживанием кабельных линий, позволяя оперативно выявлять неисправности и повреждения.

Еще одной важной особенностью Rohde & Schwarz FSH4 является наличие встроенной функции векторного вольтметра, которая позволяет проводить детальные измерения амплитудных и фазовых характеристик сигналов. Это особенно важно при разработке и тестировании сложных радиотехнических систем, где критически важна высокая точность измерений.

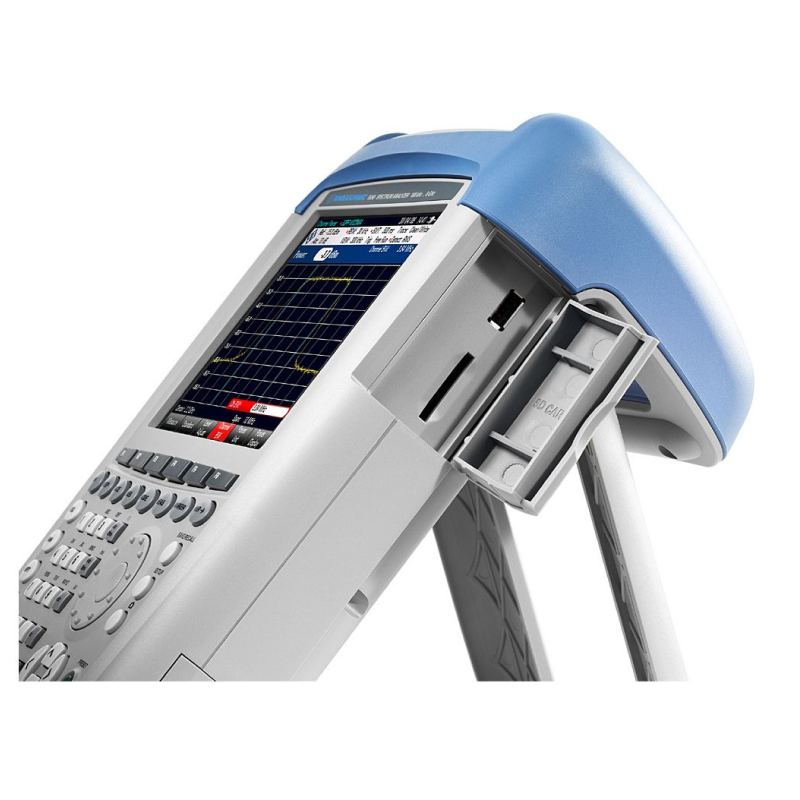

Компактный корпус, возможность автономного питания и расширенные функциональные возможности делают этот анализатор спектра удобным инструментом для работы в лабораторных условиях, а также в полевых испытаниях. Его высокая чувствительность, точность и универсальность позволяют решать широкий круг задач, связанных с анализом радиочастотного спектра, тестированием оборудования и обслуживанием систем беспроводной связи. Rohde & Schwarz FSH4 (FSH4.24) — это надежный инструмент, сочетающий передовые технологии и удобство эксплуатации, который станет незаменимым помощником для специалистов, работающих в области радиотехники и телекоммуникаций.
