Артикул:
m-101956
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
1
Мин. частота (кГц)
—
0.0001
Макс. частота (ГГц)
—
0.003
Все характеристики
27 600 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

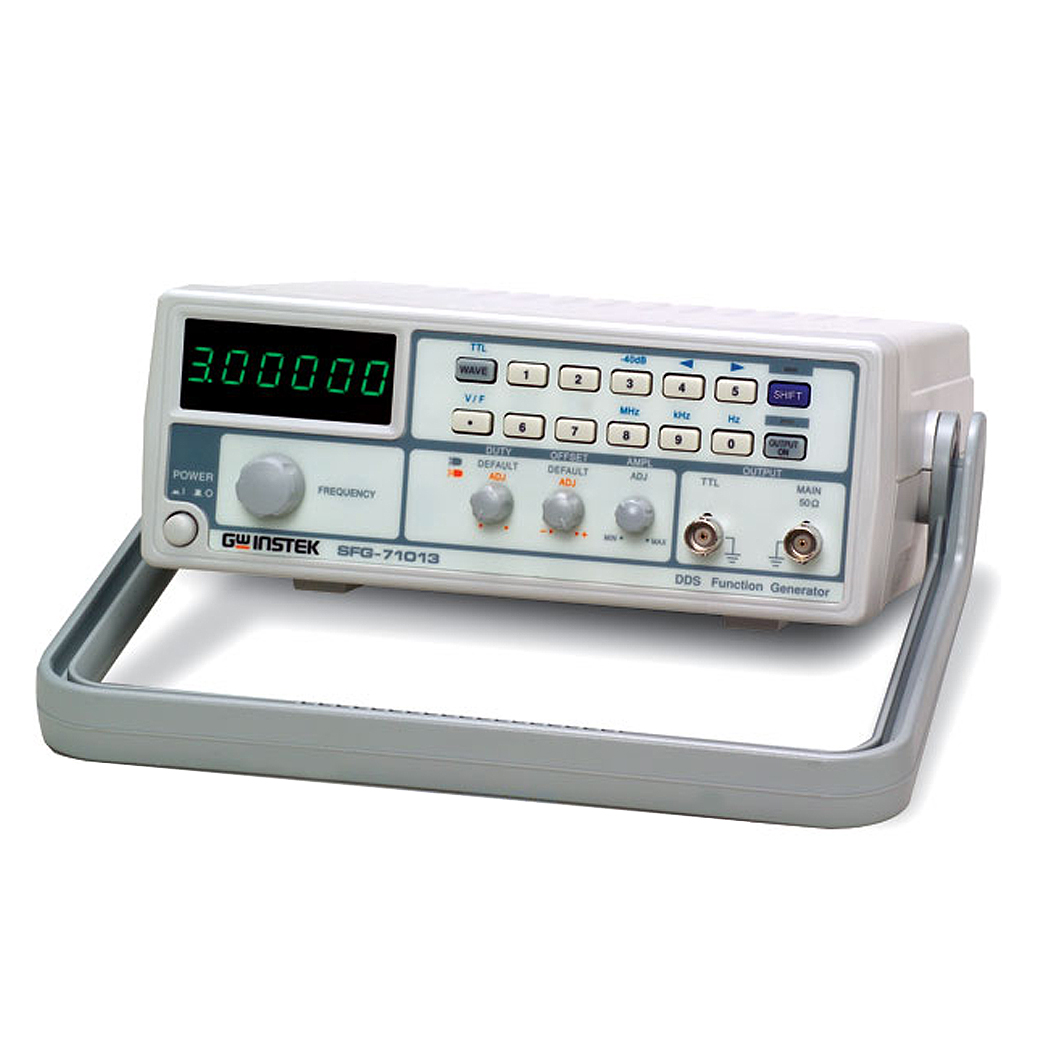

Генератор сигналов специальной формы GW Instek SFG-71013 относится к лабораторным инструментам бюджетного класса, которые сочетают в себе надежность, простоту и доступность. Оборудование построено на основе технологии прямого цифрового синтеза и обеспечивает воспроизведение гармонических электромагнитных колебаний и сигналов различных форм - треугольник, меандр и импульс - с малыми искажениями и высокой частотной стабильностью в диапазоне от 0,1 Гц до 3 МГц.
С помощью генератора сигналов можно выполнять диагностику и отладку электронных устройств, а также решать исследовательские и любые другие прикладные задачи, как в профессиональной, так и в любительской деятельности.
- Прямой цифровой синтез
- Высокая стабильность и точность установки частоты (20 10-6)
- Малые гармонические искажения (менее -55 дБн при 1 Гц … 200 кГц)
- Частотный диапазон 0,1 Гц … 3 МГц
- Форма сигнала: синус, треугольник, меандр
- Разрешение по частоте 100 мГц
- Режим постоянного смещения
- Индикатор выходного напряжения (только для SFG-71013)
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.0001 |
|
Макс. частота (ГГц)
|
0.003 |
|
Опорный генератор
|
±2×10⁻⁷ |
|
Выходной импеданс
|
50 Ом |
|
Выходной уровень
|
10 В пик-пик |
|
Питание
|
196-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор SFG-71013
- Шнур питания
- Провод тестовый GTL-101
- Инструкция по эксплуатации
| Основные выходные параметры | Частотный диапазон (для синуса и меандра) | 0,1 Гц … 3 МГц |
| Частотный диапазон (для треугольника) | 0,1 Гц … 1 МГц | |
| Разрешение по частоте | 0,1 Гц | |
| Погрешность установки | (20х10-6) | |
| Амплитуда | > 10 Впик (на 50 Ом) | |
| Погрешность установки напряжения | ±20% при максимальной амплитуде | |
| Выходное сопротивление | 50 Ом ± 10% | |
| Аттенюатор | 40 дБ ± 1 дБ | |
| Постоянное смещение | ± 5 В (на 50 Ом) | |
| Асимметрия формы | 0,25…0,75 для частот менее 1 МГц (форма сигнала меандр) | |
| Синусоидальный сигнал | Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) | > - 55 дБн, 0,1 Гц – 200 кГц |
| > - 40 дБн, 0,2 МГц – 2 МГц | ||
| > - 30 дБн, 2 МГц – 3 МГц | ||
| Неравномерность АЧХ | ±0,3 дБ, 0,1 Гц ~ 1 МГц | |
| ±0,5 дБ, 1 МГц ~ 2 МГц | ||
| ± 1 дБ, 2 МГц ~ 3 МГц | ||
| Треугольный сигнал | Нелинейность | £ 2% (0,1Гц…100кГц), £ 5% (100 кГц…1 МГц) |
| Прямоугольный сигнал | Асимметрия импульсов | ± (5% от периода + 4 нс), 0,1 Гц…100 кГц |
| Время нарастания/спада | £ 100 нс (макс. уровень 50 Ом) | |
| ТТЛ-выход | Выходной уровень | ³ 3В |
| Коэффициент нагрузки | 20 ТТЛ-элементов | |
| Время нарастания/спада | £ 25 нс | |
| Общие данные | Напряжение питания | 115 В / 230 В ± 15%, 50 / 60 Гц |
| Габаритные размеры | 251 x 91 x 291 мм | |
| Масса | 2,1 кг |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
