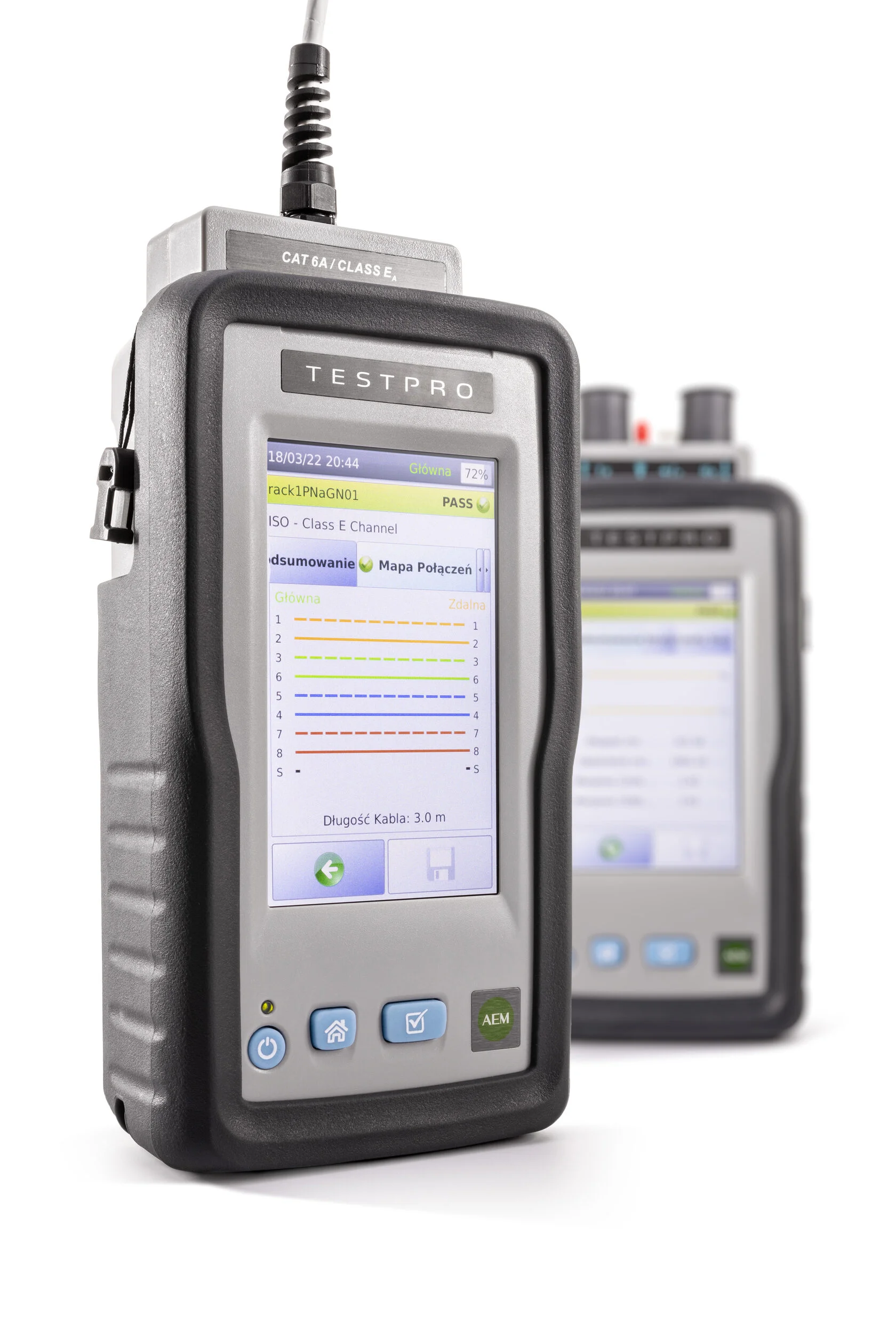

TestPRO CV100 - это для тех кто любит все и сразу
Вряд ли можно найти более универсальное устройство для работы с кабельными системами
- Сертификация медных линий до 8 категории ( частотный диапазон 3 ГГц )
- Сертификация однопарного Ethernet SPE

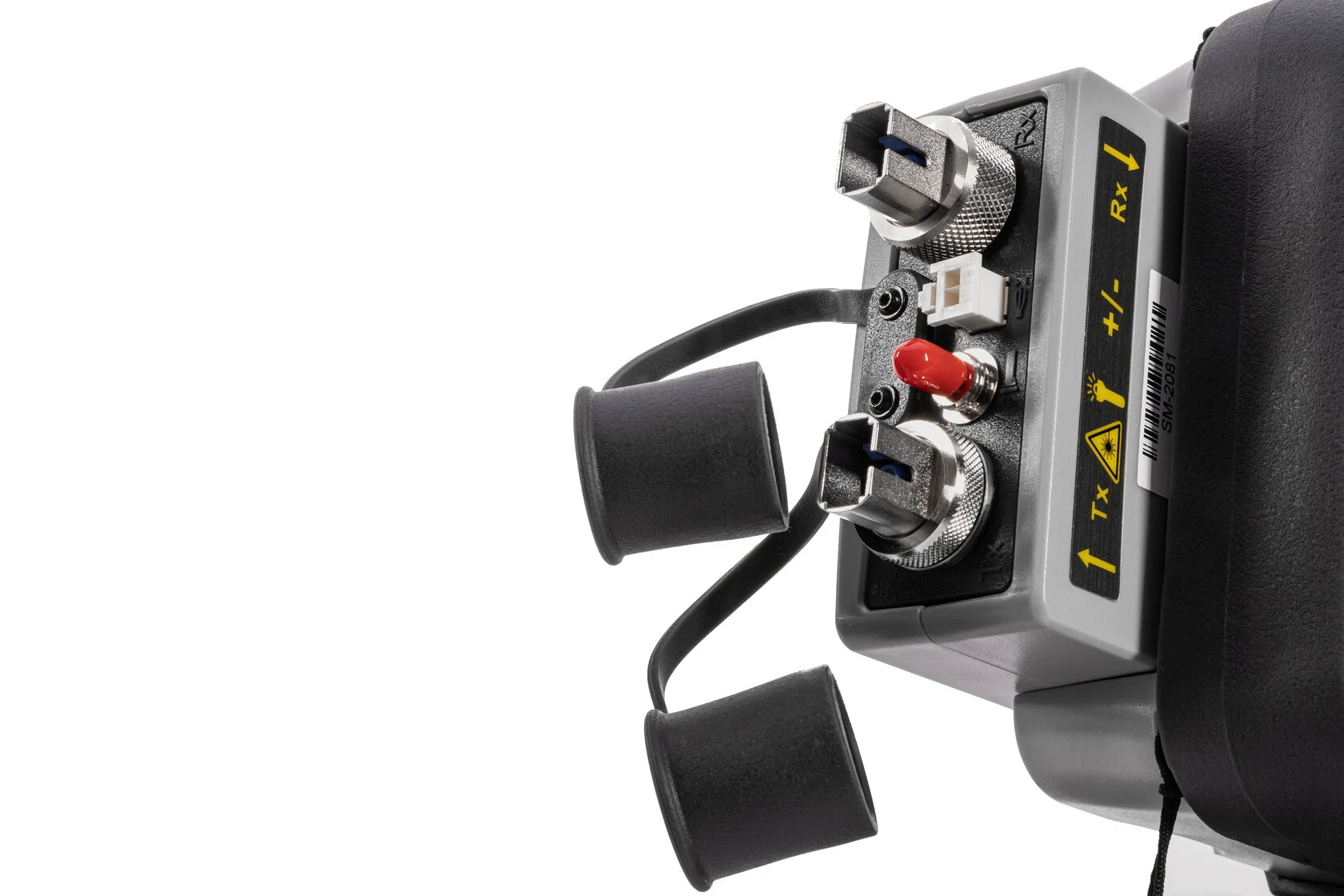

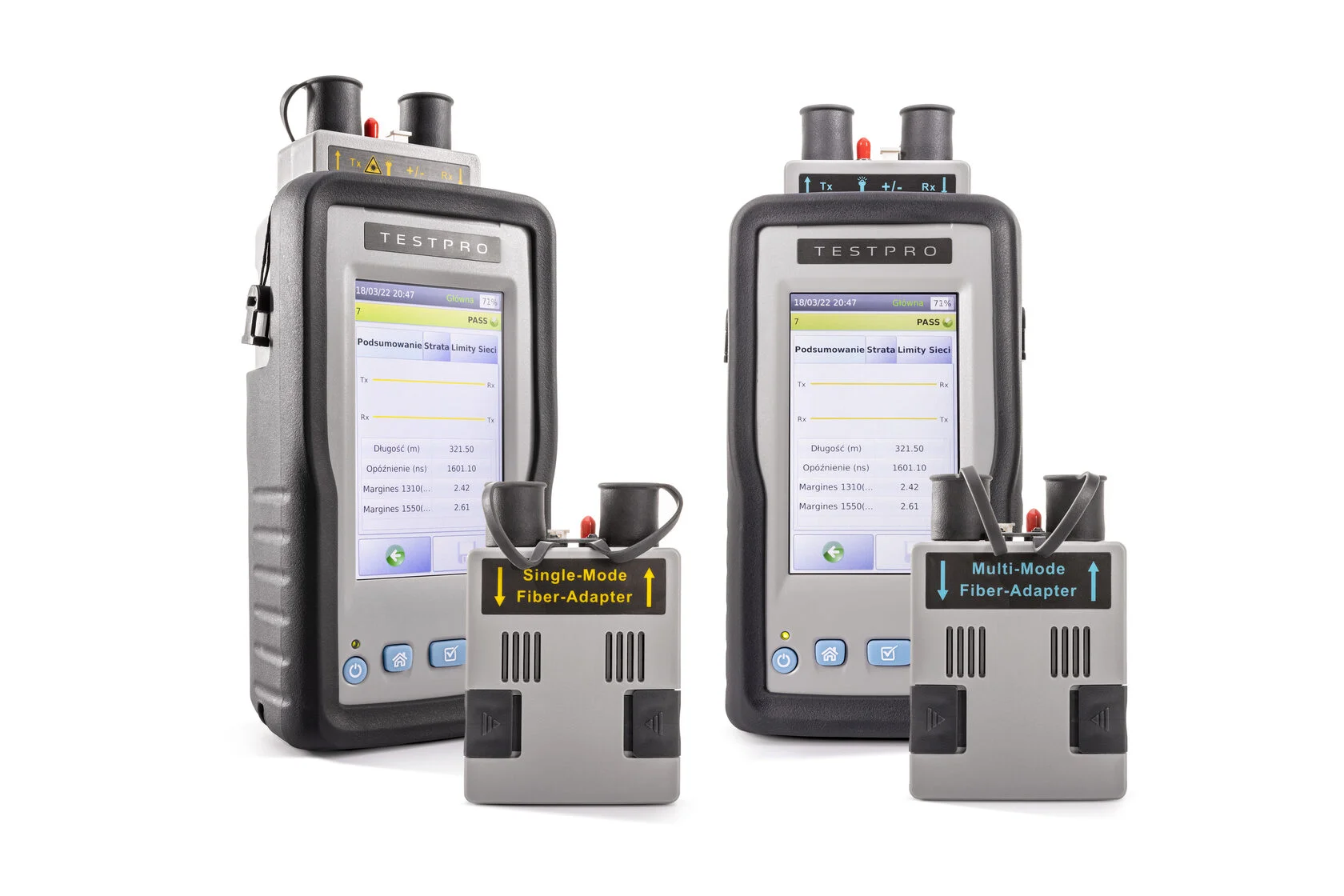

- Сертификация многомодовых ВОЛС
- Сертификация одномодовых ВОЛС
- Сертификация ВОЛС на основе гибридных кабелей
- Полное тестирование PoE, с нагрузочными тестами
- Квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб
- Оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE
- Сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте
- WiFi диагностика
- ПО для обработки результатов измерений TestDataPro
- TestPRO CV100 одобрен ведущими производителями СКС
- 2 года гарантия
Производительность
6 секунд на полную сертификацию линии
TestPRO CV100 проводит полную сертификацию канала СКС категории 6A за 6 секунд.
Точность прибора подтверждена независимой проверкой в лаборатории ETL/Intertek по стандартам ANSI/TIA-1152-A (уровни IIIe и 2G), IEC 61935-1 Ed. 4 (уровни IIIe, IV и V) и IEC 61935-1 Ed. 5 Draft 46/595/CD (уровни VI Class I и II)
Но жизнь сетевого инженера, как правило, не ограничивается жесткими границами стандартов и часто возникают ситуации в которых требуется выйти за их пределы. В таких случаях TestPRO CV100 можно использовать как лабораторный прибор, позволяющий оценить какой либо параметр без привязки к стандартам. Например, требуется создать канал 2.5 Гб, длиной 200 метров для подключения ТД Wi-Fi. Стандартную сертификацию такой канал не пройдет. Но это не значит, что он не будет работать при требуемых параметрах. В таком случае верификация с TestPRO CV100 однозначно определит работоспособность канала.
Еще один пример из области PoE. Если высокоскоростной канал ( 2.5, 5, 10 Гб ) с PoE работает нестабильно, то возможно проблема в "плывущих" характеристиках канала из-за перегрева кабеля (большие токи PoE). Для такого случая TestPRO CV100 может производить длительное тестирование производительности Ethernet с одновременной нагрузкой PoE-источника до 90Вт.

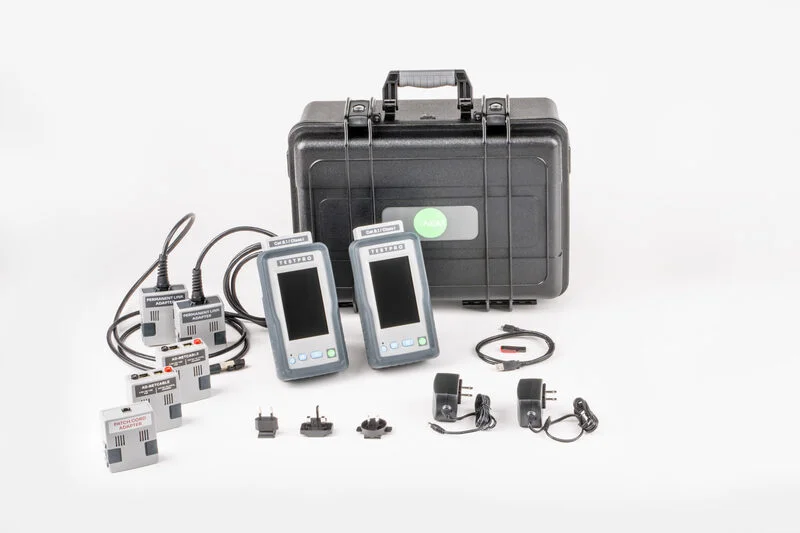

Комплект для сертификации витой пары, диагностики PoE и верификации мультигигабитных каналов в составе:
- TestPro CV100 - 2 шт.
- Сертификат о калибровке TestPro - 2 шт.

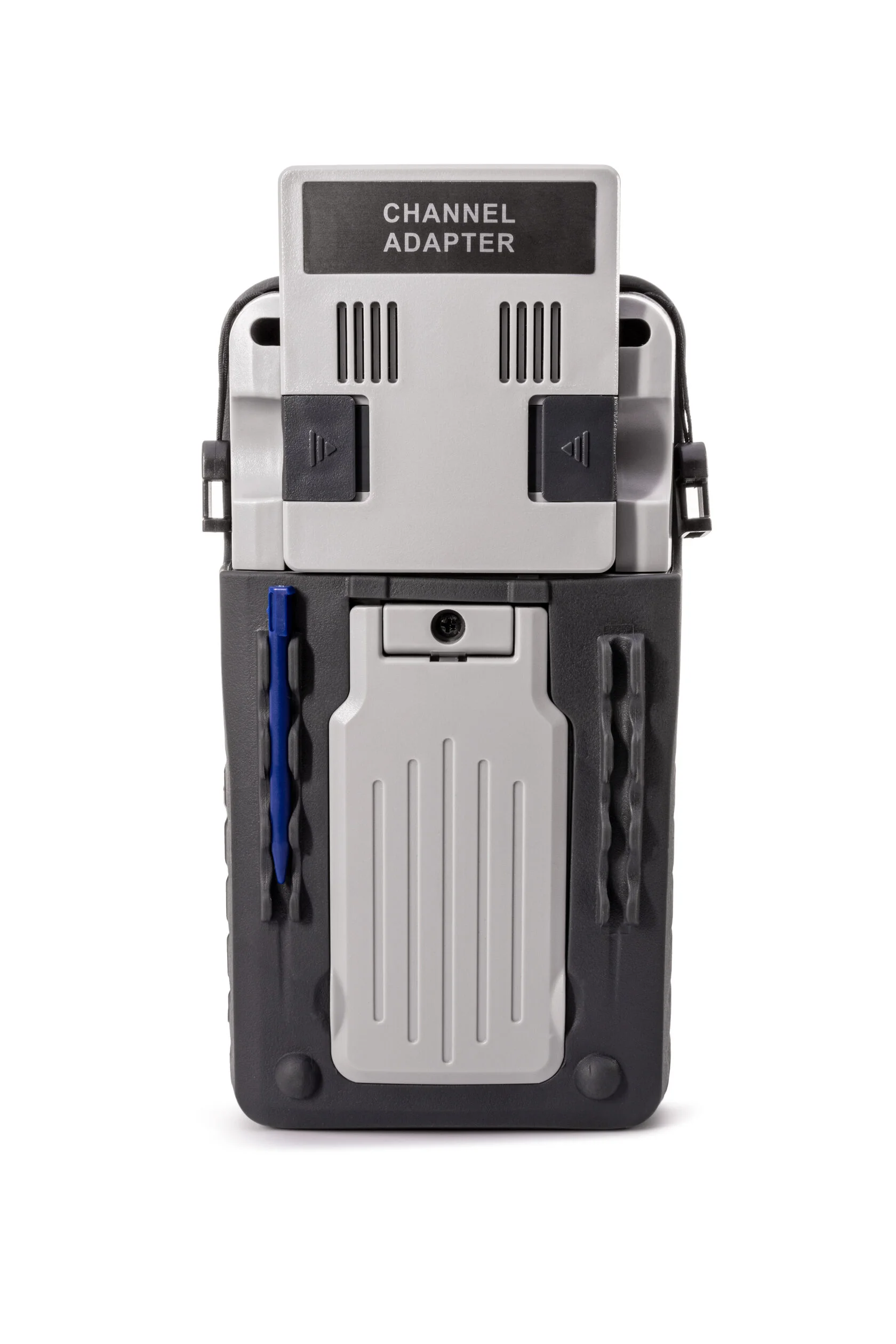

- Канальный адаптер AD-CAT8.1-CH - 2 шт.
- Адаптер постоянной линии AD-CAT8.1-PLE - 2 шт.
- Адаптер патчкорда кат 6A для тестирования MPTL AD-6A-Pcord - 1 адаптер
- Адаптер PoE и верификации 1/2.5/5/10Gb AD-NET-CABLE - 2 шт.
- Плечевой ремень - 2 шт.
- Инструкция по началу работы с прибором - 1 шт.
- Кабель USB - 1 шт.
- USB накопитель с ПО TestDataPro - 1 шт.
- Блок питания 220В / ЗУ - 2 шт.
- Кейс для переноски - 1 шт.
| Параметр | Значение |
|---|---|
| Кабели LAN с экранированной и неэкранированной витой парой | Категории TIA 3, 4, 5, 5e, 6, 6A, 8 - 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II - 100 Ω и 120 Ω |
| Адаптеры Постоянной линии | Тип штекера - экранированный RJ45 |
| - | Дополнительный тип штекера - Tera, GG45 |
| Адаптеры для каналов | Тип гнезда - экранированный RJ45 |
| - | Дополнительный тип гнезда - Tera, GG45 |
| Стандарты TIA | Категория 3, 4, 5, 5e, 6, 6А, 8 по стандарту ANSI/TIA-568.2-D |
| Стандарты ISO/IEC | Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC |
| Максимальная частота | 3000 МГц |
| Скорость автотеста | Полный автотест категории 6A, класса EA (обе стороны) - 6 секунд |
| - | Полное двухстороннее тестирование категории 8 (включая измерение TCL, ELTCTL и асимметрии по сопротивлению) - 30 секунд |
| Измеряемые параметры СКС | ------------------------------ |
| - | Схема соединений |
| - | длина по парам |
| - | задержка распространения |
| - | попарный дисбаланс задержки распространения |
| - | сопротивление по парам (спротивление петли) |
| - | дисбаланс сопротивления между парами (разность сопротивления пар при параллельном включении проводников в паре) |
| - | дисбаланс сопротивления проводников в паре (разность сопротивления проводников) |
| - | вносимые потери (затухание) |
| - | уровень отражений для дифференциального сигнала (RL) |
| - | перекрестные наводки на ближнем конце - NEXT |
| - | перекрестные наводки на дальнем конце - FEXT |
| - | отношение затухания к NEXT - ACR-N |
| - | отношение затухания к FEXT - ACR-F (бывший ELFEXT) |
| - | отношение затухания к PS FEXT - PS ACR-F (бывший PS ELFEXT) |
| - | суммарные наводки на ближнем конце PS NEXT |
| - | отношение затухания к PS NEXT - PS ACR-N |
| - | синфазный баланс на ближнем конце (TCL) |
| - | нормированный по затуханию синфазный баланс на дальнем конце - ELTCTL |
| Дисплей | цветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480 |
| Корпус | Высокопрочный пластик с ударостойким покрытием |
| Размеры | 200 x 105 x 50 мм |
| Масса | 1,2 кг |
| Питание | Блок литий-ионных аккумуляторов, 3,7 В, 13 А*ч |
| Среднее время работы от аккумулятора | 8 часов |
| Время заряда аккумулятора | 7 часов |
| Поддерживаемые языки | Английский, французский, немецкий, итальянский, испанский, китайский, русский, польский |
| Период калибровки | 1 год (калибровка, проведенная сервисным центром) |
| Внешний адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n/ac, два диапазона (2,4 ГГц и 5 ГГц) |
| Измерение длины витой пары | ------------------------------ |
| Диапазон | 1000 м |
| Разрешение | 0,1м |
| Точность | ± (1 м + 4 %) от 0 м до 1000 м |
| Сопротивление пары | ------------------------------ |
| Диапазон | 0 Ом до 1000 Ом |
| Разрешение | 0,1 Ом |
| Точность | ± (0.5 Ом + 1%) |
