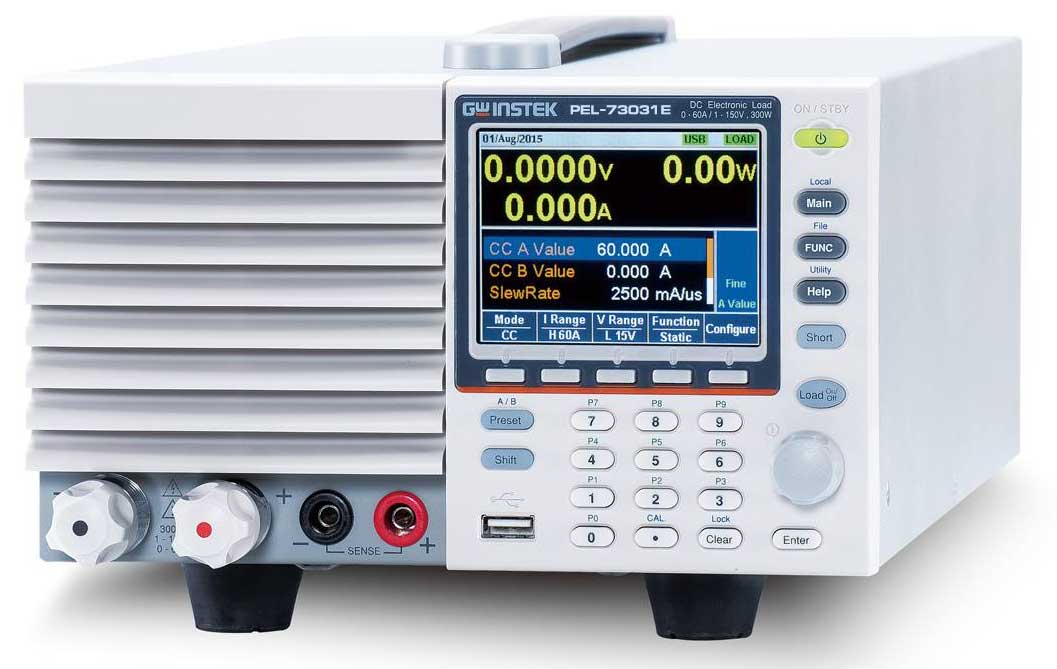

Электронная нагрузка GW Instek PEL-73031E — это высокотехнологичное решение для тестирования источников питания постоянного тока, аккумуляторов, блоков питания и других электронных устройств, где важны точность, надежность и гибкость. Устройство способно работать с мощностью до 300 Вт, при этом поддерживает напряжение до 150 В и ток до 60 А, что делает его универсальным инструментом для лабораторий и производственных испытаний.
PEL-73031E оснащена одним каналом и относится к моноблочному форм-фактору, благодаря чему занимает минимум пространства при сохранении всех функций профессионального оборудования. Электронная нагрузка поддерживает работу в четырёх основных режимах: стабилизации тока (CC), напряжения (CV), сопротивления (CR) и мощности (CP). Дополнительную гибкость обеспечивают комбинированные режимы — такие как CC+CV, CP+CV и CR+CV — позволяющие моделировать более сложные рабочие условия.
Отличительной чертой модели является наличие динамического режима, что позволяет тестировать устройства в условиях быстро изменяющихся нагрузок. Устройство также оснащено внутренней памятью на 100 ячеек, что обеспечивает удобное хранение и повторное использование настроек без необходимости постоянной перенастройки.
Для управления и интеграции с другими системами PEL-73031E предлагает интерфейсы USB и аналоговый вход, а также специальный выход GO/NG для контроля соответствия тестируемых образцов заданным допускам. Высокий уровень безопасности достигается благодаря шести защитным механизмам: от перегрева, перенапряжения, перегрузки по току, пониженного напряжения, превышения мощности и переполюсовки.
Таким образом, GW Instek PEL-730321E представляет собой мощное, интеллектуальное решение для точных и надёжных испытаний в широком спектре задач, сочетая в себе функциональность, защиту и удобство работы.
|
Внесен в ГосРеестр
|
Нет |
|
Количество каналов
|
1 |
|
Тип нагрузки
|
Постоянного тока |
|
Форм-фактор
|
Моноблок |
|
Динамический режим
|
Да |
|
Максимальное напряжение
|
150 В |
|
Максимальный ток
|
60 А |
|
Максимальная мощность
|
300 Вт |
|
Интерфейс
|
USB |
|
Питание
|
90-253 В |
|
Гарантия, (мес)
|
12 |
- Электронная нагрузка PEL-73031E
- Краткая инструкция по эксплуатации
- Инструкция по эксплуатации/программированию на CD
- Шнур питания
- Набор соединительный - 2 комплекта
- Кабель для подключения нагрузки по 4-х проводной схеме GTL-105A (красный и черный)
| Входные параметры | ||
| Диапазон | НИЗКИЙ (L) | ВЫСОКИЙ (H) |
| Мощность | 300 Вт | |
| Ток в нагрузке | 0...6 А | 0...60 А |
| Напряжение на нагрузке | 1...150 В | 1...150 В |
| Режим стабилизации напряжения | ||
| Диапазон установки | 1...150 В | 1...150 В |
| Дискретность установки | 0,5 мВ | 5 мВ |
| Погрешность установки | ± (0,1%* U уст +0,1%* U конечн ) | ±(0,1%* U уст +0,1%* U конечн ) |
| Режим стабилизации электрического сопротивления. Статический режим. | ||
| Диапазон установки (См) |
60 Cм ... 0,002 См ( 0,01666 ... 500 Ом ) (300 Вт/ 15 В) 6 См ... 0,00 2 См (0,1666 Ом - 5 кОм (300 Вт/ 150 В) |
|
| Дискретность установки |
0,002 См (15 В) 0,0002 См (150 В) |
|
| Погрешноть установки | ±(0,3%* R уст +0,6 См) + 0,002 мСм | |
| Режим стабилизации электрического сопротивления. Динамический режим. | ||
| Диапазон установки (См) |
60 Cм ... 0,002 См ( 0,01666 ... 500 Ом ) (300 Вт/ 15 В) 6 См ... 0,00 2 См (0,1666 Ом - 5 кОм (300 Вт/ 150 В) |
|
| Дискретность установки | 30000 шагов | |
| Погрешноть установки | ± (1%* R уст +0,6 См) + 0,002 мСм | |
| Режим стабилизации силы тока. Статический режим. | ||
| Диапазон установки | 0...6 А | 0...60 А |
| Дискретность установки | 0,2 мА | 2 мА |
| Погрешность установки | ± (0, 1 %* I уст +0,1%* I конечн ) + Uвх/500 кОм | ± (0, 1 %* I уст +0,2%* I конечн ) + Uвх/500 кОм |
| Режим стабилизации силы тока. Динамический режим. | ||
| Диапазон установки | 0...6 А | 0...60 А |
| Дискретность установки | 0,2 мА | 2 мА |
| Погрешность утановки тока | 0,8 % от предела | |
| Режим стабилизации электрической мощности | ||
| Диапазон установки | 0 ...30 Вт | 0 ...300 Вт |
| Дискретность установки | 1 мВт | 10 мВт |
| Погрешность утановки | ± (0,6%* P уст +1,4% P конечн ) | |
| Измерение | ||
| Вольтметр | Разрешение 0,5 мВ; погрешность ±(0,1%* U изм +0,1%* U конечн ) | Разрешение 5 мВ; погрешность ±(0,1%* U изм +0,1%* U конечн ) |
| Амперметр | Разрешение 0,2 мА ±(0,2%* I изм +0,1%* I конечн ) | Разрешение 2 мА ±(0,2 %* I изм +0,3%* I конечн ) |
| Общие данные | ||
| Напряжение питания | 100 ... 240 В ±10%; 47...63 Гц ± 2 Гц | |
| Интерфейсы | USB ( опция - GPIB ) | |
| Габаритные размеры | 214 x 124 x 400 мм | |
| Масса | 7,5 кг | |
